VJをするには、VJ機材を以下のようにして接続します。
VJ機材の接続図

以下の機材は不要です。でも絶対必要と思い込んでる人の多いこと。
最新のVJ機材

このように著しく画質が悪化します。なんと7倍も画素数が違います。
最新のVJ機材に国民的2Dアイドルもびっくり

これは酷いですね!国民的2次元アイドルもびっくりです。これは超カッコ悪いですね!
VJ機材の画質比較
どうしても必要なら別の方法があります。詳しくはこちらのページをご覧ください。

VJコントローラーのTouchOSCの設定方法

TouchOSCについて

TouchOSCとは、iPad/iPhone(以下iPad)をVJコントローラーとして使うためのアプリです。iPadの画面にXYパッド、スライダー、ロータリーフェーダー、ボタンなどを任意の大きさで、任意の個数を配置し、連携させたVJソフトにOSC(OpenSound Control)で送信してコントロールすることができます。

OpenSound Control - Wikipedia

f:id:ctg:20170206120013p:plain

TouchOSCを設定する

TouchOSCを使用するためにインストールと設定をする必要があります。以下手順。

iPadにTouchOSCをインストールする。

TouchOSC

TouchOSC

  • Hexler Limited
  • ミュージック
  • ¥600

PCにはTouchOSC Bridgeをインストールする。以下のページの下の方にある。

h e x l e r . n e t | TouchOSC

f:id:ctg:20170206115551p:plain

PCとiPadをUSBで接続します。Lightningケーブルとは付属の充電ケーブルのことです。

f:id:ctg:20170206121800p:plain

PCでTouchOSC Bridgeを起動しておく、

f:id:ctg:20170206122529p:plain

iPadでTouchOSCを起動します。

下の画像左のようにMIDI Bridge: USB Connectionとなっていることを確認します。

なっていなければタップして下の画像中のように設定します。

設定したら戻ってDoneをタップします。すると下の画像右の画面が現れます。

f:id:ctg:20170206125324p:plain

PCでVJソフトのVDMX5を起動します。

VDMX5 · VIDVOX

f:id:ctg:20160627122919p:plain

起動したらメニューバーのWorkspaceからHardware Learn Toggleを選択します。

f:id:ctg:20170206130003p:plain

すると割付可能なコントロールが青く反転します。任意のコントロールをクリックして選択します。

f:id:ctg:20170206130600p:plain

iPadのTouchOSCで任意のコントロールを動かします。するとPC上で先ほど選択したコントロールが連動して動きます。

f:id:ctg:20170206132155p:plain

これで設定できました。終了するにはVDMX5で再びメニューバーのWorkspaceからHardware Learn Toggleを選択します。

PCDJソフトdjay ProがビデオDJに対応していた。

ビデオDJ (VDJ)とは、Music Videoを使用したDJスタイルのこと。なんとPCDJソフトのdjay Proが知らぬ間にビデオDJに対応してました。こんな安い価格で本格的なVDJができるのは画期的なことです。

djay Pro

djay Pro

  • algoriddim GmbH
  • ミュージック
  • ¥6,000

試してみたい人は無料のトライアル版が下記のAlgoriddim公式ホームページよりダウンロードできます。

www.algoriddim.comコントロールはマウスやトラックパッド、MIDIコンはもちろん、コントロールヴァイナルやコントロールCDにも対応する。すぐにVDJを始められるようサンプル素材や、自動で映像を生成するVisualizerもたくさん搭載されています。映像を切り替える時のトランジション効果もカッコいいのをたくさんあります。さらに録画機能も搭載。この価格ながら充実した機能で素晴らしいVDJソフトです。


djay Pro - Now with Video Mixing

ビデオDJに関しては過去記事も参照ください。

ctg.hatenadiary.jp

2017年 最新のVJソフトの比較

VJのやり方

最近は、色々なVJソフトが開発されています。ここでは、それらの中からオススメのVJソフトを選び出し、特徴や値段を比較して紹介します。

以下紹介するVJソフトは、世界中の巨大なEDMやロックのフェスでよく使用されてます。また世界で活躍する有名VJに支持されています。

VJをやるためには、まず機材を用意しなければいけません。最初に機材について解説します。そのあとにソフトについて解説します。

以前、「VJは注目されない」とぼやいていたVJ Aがいました。その人はオークションでわざわざ10年前の骨董品なVJ機材を集めてました。今でも亡霊のようにネット上に漂う大昔の機材メーカーのステマにハマってしまうレベルの低い人間に、注目を集められるような大した仕事ができるワケがありません。当たり前ですが「VJだから注目されない」のではなくVJ Aが注目されるに価する仕事をしてないだけ、本人の能力の問題です。他のVJ Bさんは皆からとても注目されていますが、その人はPCしか使いません。でも映像は誰よりもスゴい。VJ機材は立派なのは側だけ、中身は完全に子供だましのオモチャです。VJはPCが1台あれば何でもできます。

VJ機材

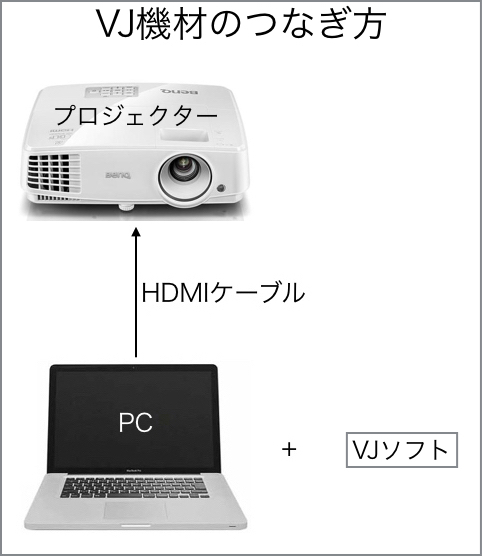

VJをするためには、PC, HDMIケーブル、プロジェクターが必要になります。これらを下図のようにつなぎ用意をします。

f:id:ctg:20160707234654j:plain

f:id:ctg:20160727154602j:plain

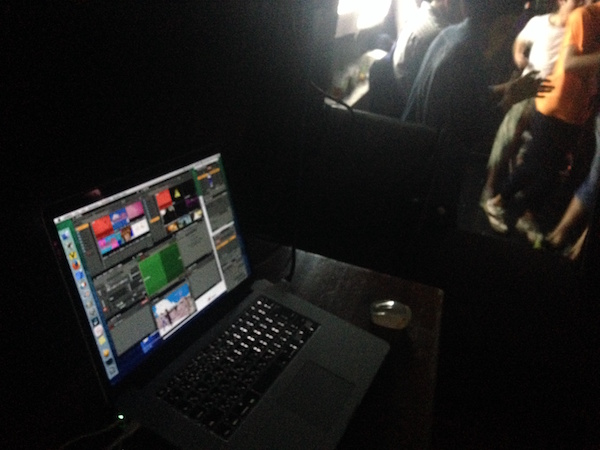

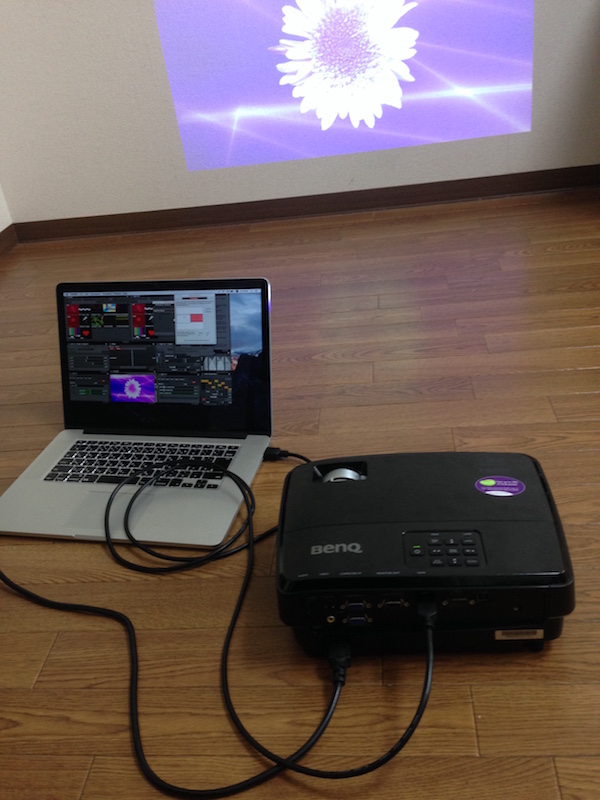

このように接続することでVJすることができます。以下はVJブースの写真です。

f:id:ctg:20140607155234j:plain

それでは以下、VJソフトウェアについて解説します。

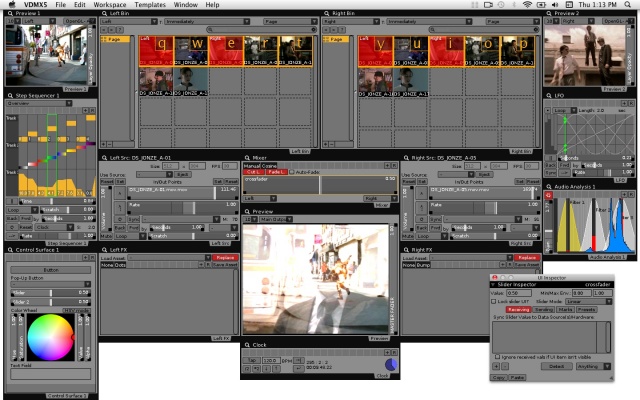

VDMX5

f:id:ctg:20130604112759j:plain
無料デモ版ダウンロードする
値段: $349

非常に高機能で初心者にも簡単で使いやすい。VDMX5が一番おすすめ!無料のデモ版でほとんどの機能を使用出来る。初心者も簡単に使えて、日本語での情報も充実。

  • バンクにファイルを無制限に登録できる。検索機能が付いている。
  • レイヤー数は無制限でクリエイティブな映像
  • 静止画も表示可
  • BPMマッチング機能、音声入力からBPMを自動検出。
  • MIDI, OSCコントロール可能
  • プラグインによりエフェクトや機能を追加可能。
  • 各映像素材にキューポイントを設定可能
  • プレイ映像の書き出しが可能
  • すぐ使えるエフェクト150種類以上、さらにカスタムエフェクトを追加可能
  • Syphonに対応
  • インターフェースを自由にカスタマイズ可能。ちなみにプリセットも用意されてる。DJスタイルもある。
  • Quartz Composerに対応
  • プロジェクションマッピングが可能

公式サイト

VDMX5 · VIDVOX

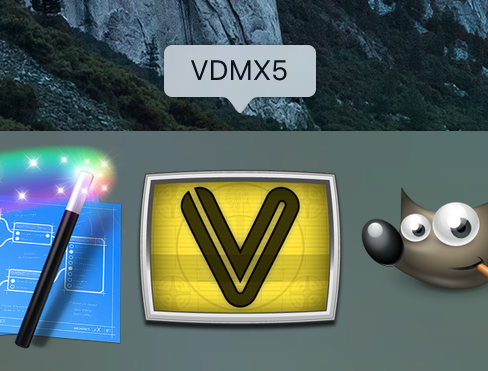

f:id:ctg:20160514103030p:plain

参考リンク

ichgw.hateblo.jp上はprocessingからVDMX5にSyphonで映像を渡すチュートリアル記事です。参考になります。

Resolume Avenue

f:id:ctg:20130604112638j:plain

値段: 299Euro
今、最も人気のあるVJソフト。こちらも初心者にも簡単で分かりやすく、日本語の解説が充実しています。

公式サイト

Resolume VJ Software & Media Server - Resolume VJ Software

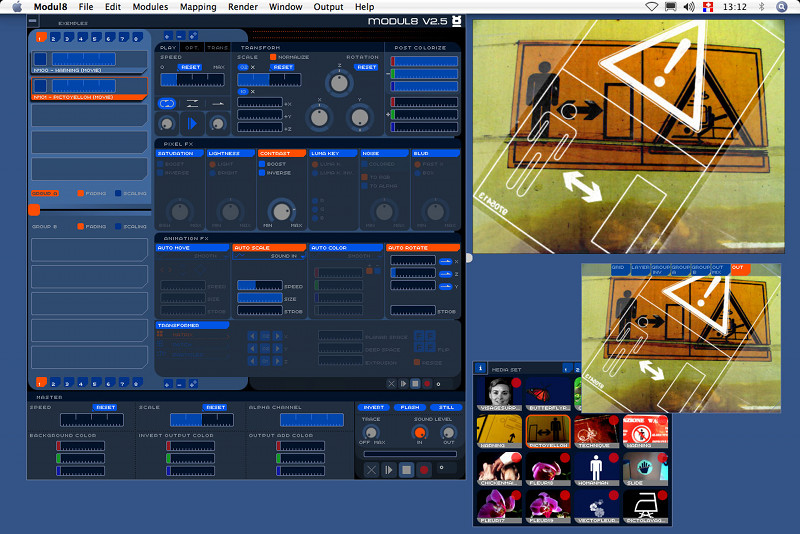

Modul8

f:id:ctg:20130609092001j:plain

値段: 299Euro
商用ソフト、非常に拡張性の高くて、高機能なVJソフト。ライセンスを持っていればMadMapper買うときに割引される。初心者でも簡単に使えて分かりやすく、日本語の説明も豊富です。

  • モジュールという部品を追加することで機能を拡張するUI: モジュールは、オンラインライブラリで公開されておりダウンロードして利用できる。Pythonで自作することも可能。
  • 最大10個の映像をミキシング可能
  • BPMに同期した自動演奏が可能
  • MIDI, OSCコントロール可能
  • 各映像の明るさ、コントラスト、色合いの調整が可能。
  • 各映像素材にキューポイントを設定可能
  • プレイ映像の書き出しが可能
  • Quartz Composerに対応
  • Syphonに対応

公式サイト

Modul8 VJ software

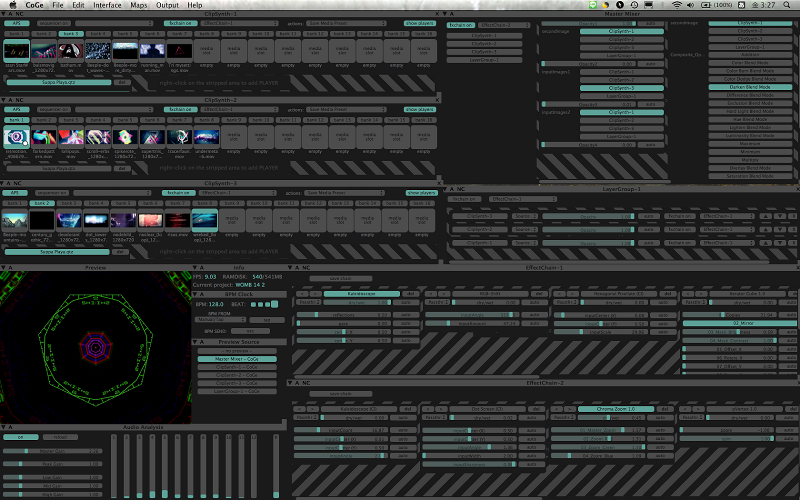

CoGe

ハンガリー製のVJソフト。

f:id:ctg:20130609095324p:plain

フリーのデモ版で、ほとんどの機能が使える。ただし、設定の保存するにはライセンスを買う必要がある。

  • Quartz Composerによって構成されたセミモジュラー形式のVJソフトウェア
  • MIDIやOSCに対応
  • Syphonに対応

公式サイト

imimot.com

MixEmergency


MixEmergency 30 minute Tutorial / Review For Serato DJ and Scratch Live

公式サイト http://www.inklen.com/mixemergency/

Max

音楽とマルチメディア向けのグラフィカルな統合開発環境(ビジュアルプログラミング言語)。基礎的な機能の部品をつなぎあわせることで独自のアプリケーションを構築できる。商用ソフト。

公式サイトhttp://cycling74.com/

OpenFrameworks

f:id:ctg:20160611134351p:plain

このフリーソフトの特長: シンプルなフレームワークによって創作活動を支援するためのオープンソースC++ツールキット。

公式サイト openFrameworks

参考サイト

oFでsyphonでVDMXする回 - Qiita

OpenFrameworksでSyphonを使用する - Qiita

Beyond Interaction[改訂第2版] -クリエイティブ・コーディングのためのopenFrameworks実践ガイド

Beyond Interaction[改訂第2版] -クリエイティブ・コーディングのためのopenFrameworks実践ガイド

Processing

子のフリーソフトの特長: 電子アートとビジュアルデザインのためのプログラミング言語であり、統合開発環境(IDE)である。視覚的なフィードバックが即座に得られる。Javaを単純化し、グラフィック機能に特化した言語といえる。オープンソースプロジェクトである。

公式サイト Processing.org

Processing - Wikipedia

参考書籍

[普及版]ジェネラティブ・アート―Processingによる実践ガイド

[普及版]ジェネラティブ・アート―Processingによる実践ガイド

  • 作者: マット・ピアソン,Matt Pearson,久保田晃弘,沖啓介
  • 出版社/メーカー: ビー・エヌ・エヌ新社
  • 発売日: 2014/11/21
  • メディア: 単行本(ソフトカバー)
  • この商品を含むブログ (1件) を見る

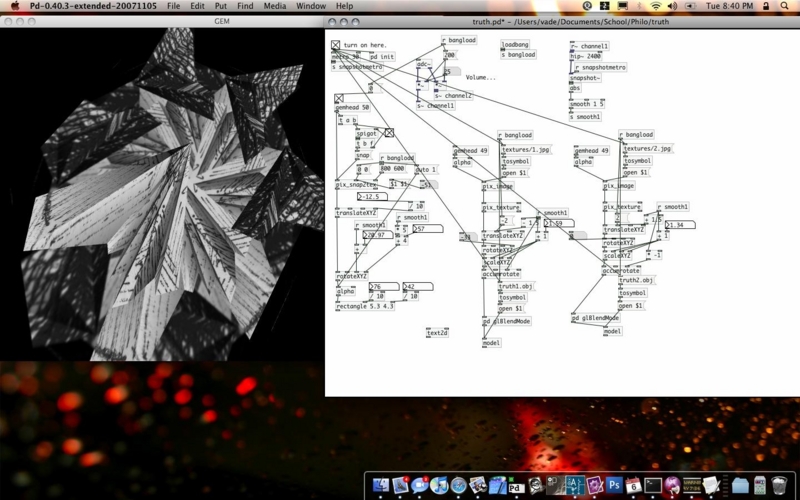

Pure Data(Pd)

f:id:ctg:20130610194915j:plain

フリーソフトである。ミラー・パケットが開発したデスクトップミュージックとマルチメディア作成用のビジュアルプログラミング言語である。Pdはオープンソースプロジェクトであり、多数の開発者が参加している。

参考サイト http://puredatajapan.info/

iPad VJソフト

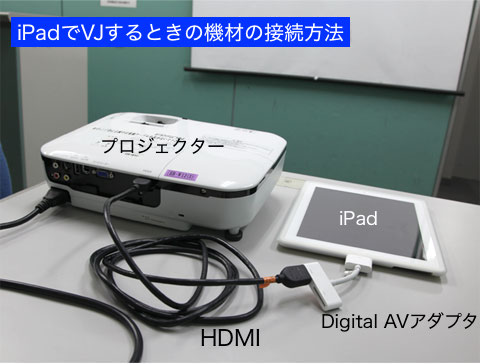

iPadでも本格的なVJができます。機材の接続は以下のとおり

f:id:ctg:20160905133601j:plain

Apple Lightning - Digital AVアダプタ MD826AM/A

Apple Lightning - Digital AVアダプタ MD826AM/A



代表的なiPad用のVJアプリは以下

www.algoriddim.com

TouchViZ

TouchViZ

  • Hexler Limited
  • ミュージック
  • ¥1,200


TouchViZ - iPad VJ App


Introducing vjay - The iPad Music Video Mixing App by Algoriddim

初心者におすすめVJ機材とソフトの入門セットを紹介

f:id:ctg:20140921050350j:plain

VJをやってみたいけど、何から始めたら良いか分からない、機材やソフトは何を買えばいいのか分からないとお悩みの人は必見。初心者でも大丈夫。この入門セットがあれば、すぐに誰でも簡単にVJできちゃいます。

必要なもの

VJを始めるのに必要なものです。

  • パソコン
  • VJソフト
  • HDMIケーブル
  • プロジェクター(またはTV, 液晶ディスプレイ)

VJに必要なものについては、以下の項で詳しく見ていきます。

下図と写真はVJ機材の接続方法です。

f:id:ctg:20160712144159p:plain

f:id:ctg:20161007003816p:plain

パソコン

f:id:ctg:20160727140934j:plain

パソコンはなんでも構いません。お手持ちのノートパソコンでOKです。またパソコンをお持ちでなくてもiPadiPhoneなどのタブレット端末やスマホでもVJできます。iPad/iPhoneでのVJに関しては下で詳しく書きます。

VJソフト

f:id:ctg:20130604112759j:plain

パソコン上で複数の映像をリアルタイムで合成したり、字幕を重ねたりエフェクトを加えたりして映し出すソフトです。

VJソフトは以下のHPからVDMX5をダウンロードしてインストールします。

VDMX5のお試し版は、無料でほぼ全ての機能が利用できて期間も無制限です。ただしお試し版は設定の保存ができません。

VDMX5 · VIDVOX

HDMIケーブル

プロジェクターとPCをつなぐためのケーブルです。

プロジェクター(またはTV, 液晶ディスプレイ)

f:id:ctg:20081022130106j:plain

映像をスクリーンに映すための機材です。

BenQ DLP プロジェクター スタンダードモデル MS527(SVGA/3300lm/1.9kg)

BenQ DLP プロジェクター スタンダードモデル MS527(SVGA/3300lm/1.9kg)



TVや液晶ディスプレイに映してもOKですが、大きいTVやディスプレイをイベントごとに会場に搬入するのも大変なので、備え付けでもなければ基本的にプロジェクターが使われます。

パソコンにHDMI端子がない場合

もしお手持ちのパソコンにHDMI端子がない場合は、以下のような変換アダプタでHDMIに変換してプロジェクターやTVにつなぎます。

f:id:ctg:20161230182513j:plain

Mini DisplayPortまたはThunderboltの場合

PC側の端子がMini DisplayPortまたはThunderboltの場合は、以下の変換アダプタを使ってHDMIに変換してプロジェクターなどにつなぎます。

ThunderboltはMini DisplayPortと端子が同一で、Mini DisplayPortとしても機能します。つまりThunderboltポートに上記のMini DisplayPort to HDMI変換アダプタをつなぐと、Mini DisplayPortとして機能するので、この変換アダプタが使えるのです。

f:id:ctg:20161231164509p:plain

USB Type-Cの場合

PC側の端子がUSB Type-Cの場合は、以下の変換アダプタを使ってHDMIに変換してプロジェクターなどにつなぎます。

まとめると以下です。

f:id:ctg:20161230181253p:plain

iPad/iPhoneでVJするには

パソコンが無くてもiPadiPhoneなどのタブレット端末やスマホがあればVJできます。以下その方法です。

まずプロジェクターとiPad/iPhoneを接続します。接続にはDigital AVアダプタが必要になります。

f:id:ctg:20160905133601j:plain

Apple Lightning - Digital AVアダプタ MD826AM/A

Apple Lightning - Digital AVアダプタ MD826AM/A



iPad/iPhoneに以下のVJソフトどちらか好きな方をインストールすれば、もうVJできます。とても簡単ですね。

TouchViZ

TouchViZ

  • Hexler Limited
  • ミュージック
  • ¥1,200
vjay

vjay

  • algoriddim GmbH
  • ミュージック
  • ¥1,200

プロジェクターで映像出力の設定

f:id:ctg:20160727154602j:plain

パソコンとプロジェクター(またはTV, 液晶モニターなど)をHDMIケーブルで接続したら、画面のミラーリング設定をします。手順は以下の通りです。

ctg.hatenadiary.jp

PCとプロジェクターを接続しVJ映像を外部出力する方法

PCとプロジェクターを接続しVJの映像を映す方法を紹介します。手順としては、機材の接続をして、次にシステム環境設定で画面を設定、次にVJソフトの設定で、映像を外部出力できます。

目次

  • PCとプロジェクターを接続する
    • HDMIがないとき
      • Thunderboltのとき
      • USB Type-Cのとき
      • Mini DisplayPortのとき
  • システム環境設定で画面を設定
  • VJソフトの設定

以下手順。

PCとプロジェクターを接続する

映像を表示するために、PCとプロジェクターやTVをHDMIで接続します。

f:id:ctg:20161007003816p:plain

HDMIがないとき

もしもHDMIがないときは、以下のように端子をHDMIに変換してつなぎます。

Thunderboltのとき

f:id:ctg:20131007192750j:plain

以下のアダプタを使いHDMIに変換して、プロジェクターまたはTVにつなぎます。

f:id:ctg:20161108111401j:plain

USB Type-Cのとき

f:id:ctg:20161108112056j:plain

以下のアダプタを使い、同様にして変換します。上の写真はUSB Type-CのPC側の端子。

f:id:ctg:20161108111755j:plain

Mini DisplayPortのとき

この場合も同じく、以下の変換アダプタを使いHDMIに変換してつなぎます。

システム環境設定で画面を設定

Dockバーから"システム環境設定" をクリックし "ディスプレイ" を選択。f:id:ctg:20161108104904j:plain

PCの画面と全く同じ画面がプロジェクターに表示されているので、配置タブにある "ディスプレイをミラーリング" のチェックをチェックを外して、PCとプロジェクターでそれぞれ別の画面を表示させます。

f:id:ctg:20161108101939j:plain

これでシステム環境設定での画面の設定ができました。続いてVJソフトの設定をします。

VJソフトの設定

VDMX5を例に説明します。まずVDMX5を起動します。

f:id:ctg:20160627122919p:plain

VDMX5の無料デモ版のダウンロードは以下から、

VDMX5公式ホームページ



次にメニューバーのWindowから、"Full-Screen Options"を選択します。

f:id:ctg:20140111001344p:plain

ウィンドウが表示されるので、一番上のFullscreenを選択し、"Display 1"をチェックします。ちなみに"Display 0"はメイン画面、"Display 1"は外部接続した画面(ここではプロジェクター)です。

f:id:ctg:20140111001553p:plain

これで以下のようにPCの画面にソフトウェア操作画面、プロジェクターにVJ映像を表示できます。

f:id:ctg:20160727154602j:plain

100m先のプロジェクターに映像を映すには

100m離れたモニターやプロジェクターまでHDMIを延長する方法を紹介します。これを行うには、HDMIをHD-SDIという方式に一旦変換して100m延長し、延長先で再びHDMIに戻します。こうすることでHDMIの映像を安定して映すことができます。HD-SDIはデジタル伝送なので画質は全く劣化しません。

f:id:ctg:20161130000353p:plain

例えばHDMIケーブルのみで延長するなら、10mから20m程度が限界です。それ以上長いと、映像にノイズが乗ったり時々途切れたりして、安定して映らない場合が多いです。なぜならHDMIは、家電同士の数mをつなげるために開発されたもので、放送や設備などで長距離伸ばして使うことを想定していないからです。

SDIコンバーター

HD-SDIとHDMIの変換は以下のようなSDIコンバーターという機材を使います。HDMI延長には変換機と逆変換機の両方が必要ですが、それぞれ1万円程度からもっと高いものまであります。値段の差は4K対応や音声入力など機能やスペックが高くなれば値段は上がります。

f:id:ctg:20161129053456j:plain

Blackmagic Design: Micro Converters

メーカー商品紹介、販売ページ



www.aja-jp.com

SDIケーブルの作り方

SDIケーブルはHD-SDIを伝送するためのケーブルです。これは以下の写真のようなものです。

f:id:ctg:20161129140904j:plain

これは以下のようにして作ることができます。まずホームセンターや家電店で以下のようなケーブルを買ってきます。下記の商品は20mですが、大きい家電店に行けば、もっと長いものを任意の長さで切り売りしてくれます。

このケーブルの両端に、以下のBNCと呼ばれる形状のコネクターを取り付けます。これでSDIケーブルの作成は完了です。

www.marutsu.co.jp
圧着BNCコネクタの作製

上記コネクターの取り付けには、以下の圧着工具が必要になります。

www.marutsu.co.jp

数珠つなぎで複数プロジェクターに表示

下の写真のようにSDI入力とSDI出力端子があるコンバーターなら、数珠つなぎにして複数のプロジェクターに表示することができます。

f:id:ctg:20161206235659j:plain

以下のような感じです。SDI出力を次のコンバーターの入力につなぎます。

f:id:ctg:20161130000006p:plain

フリーのビデオDJソフト

VideoDJ (VDJ)とは、Music Videoを使用したDJスタイルで、PCに保存したビデオファイルを使いビデオDJソフトを使用しプレイする。主にパーティやイベント等でプレイする機会が多かったが最近では通常のDJがVDJ対応のDJソフトを使用することにより参画している。

ビデオDJはアーティスト本人が出演するMusic Videoやライブを使用し、より曲のイメージをとらえやすいDJスタイルである。オーストラリアや台湾、オランダに多いDJスタイル。

また、全く違う映像を重ね合わせるビデオマッシュアップなど新しいジャンルの映像を創作しているVDJも増えており、映像の混ざり具合や映像の選択などにより、視覚的演出をする。

VDJソフトの紹介

以下のようなソフトウェアが使われます。

Cross DJ Free

Mixvibesが開発するVDJソフトウェアです。フリーソフトです。通常のDJソフトウェアの操作方法でビデオをコントロールできます。

Cross DJ Free

Cross DJ Free

  • MIXVIBES
  • ミュージック
  • 無料




Mixvibes Cross 3 - Video DJing reinvented

映像を画面に外部出力する方法

VDJ映像を、TVやプロジェクターに接続して映す方法です。

f:id:ctg:20161007003816p:plain
